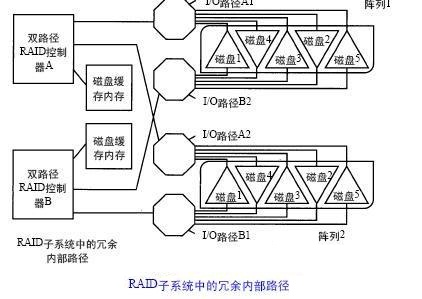

图是RAID子系统内部I/O路径的最后一个例子，图中的RAID子系统有两个双路径RAID控制器、两个阵列，阵列中的每个成员磁盘都是双端口，每个磁盘都可以同两个控制器通信，这样，在子系统中就提供了一个完整的路径冗余。

研究一下图，不难发现，有几个引人注意、值得讨论之处。假定这里实现了负载共享，关于负载共享前面已经阐述。

I/O总线A1和B1是被RAID控制器A和B使用的主路径，I/O总线A2和B2是从路径，仅在失败发生时，它们才起作用。这个例子没有实现磁盘镜像，而是使用校验RAID为两个阵列提供数据冗余。

两个控制器都能够发送I/O操作到子系统中的任何一个成员驱动器，假如一个RAID控制器或内部I/O路径失败，那么，将改道通过另一个控制器或从路径。倘若控制器A失败，那么，控制器B将承担两个控制器的责任，通过I/O路径B2与阵列1中的成员磁盘通信，同样，倘若B失败，控制器A将通过I/O路径A2与阵列2中的成员磁盘通信。

需要注意的是：路径失败可以通过另外的RAID控制器进行改道，事实上，只要两条路径不实行A1+B2或A2+B1组合，两条路径就有可能失败。
