光纤路径经过网络中的典型设备，而不是通过总线进行通信。在该物理层有三个基本元素：

端口。
网络设备。

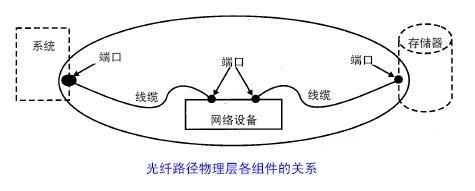

线缆连接。这些组件的关系如图所示。

光纤路径网络中端口的地位
光纤路径网络中的所有组件使用端口作为网络的连接。在光纤路径网络的运作过程中，端口起着举足轻重的作用。端口也是本章将要讨论的重点。尽管没有人赞同一个光纤路径端口完全是一个逻辑单位，而不是物理单位，它们实际上是在网络物理层和控制层中实现的。

1系统、设备和子系统端口

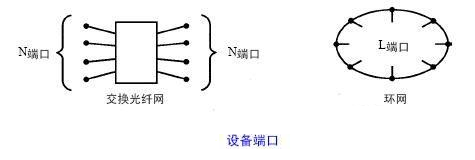

在系统和存储节点上使用的端口被称为N端口或L端口。具体是哪一种取决于它们是否连接到下面描述的交换网或环网中。同时工作于环网和交换网中的端口被称为NL端口。



2网络设备中的端口

网络设备包括交换机、集线器、桥和路由器。光纤路径原来被看作一种在被称为F端口的交换端口中实现特定通信功能的交换网络。交换机在交换机-交换机的连接中使用E端口，而连接到环网时使用FL端口。

另一方面，在一个共享的环网中，光纤路径集线器除了连接多个设备以外，没有其他功能。因此，集线器没有诸如H端口的端口类型。桥和路由器一般作为系统或子系统的终节点工作，因此其功能和N端口或L端口类似。
