4.XOR磁盘

为了满足一些RAID子系统厂商的要求，希捷率先将XOR功能集成到磁盘驱动控制器中，XOR集成的基本思想是：将多个I/O操作和XOR功能组合一起，形成一个磁盘驱动器的请求。

如上文所描述的，计算XOR函数时次序并不重要的，即，若干分块形成的组可以安排为任何次序，而不影响其计算结果。使用独立访问阵列的读、修改和写周期，将校验数据和目标磁盘的原有数据做XOR操作，去除原来数据的贡献，然后，再将结果与即将写入磁盘的新数据做XOR操作，产生新的校验数据。它的代数表示为：

[（原有校验数据）XOR（原有数据）]XOR（新数据）=新的校验数据这个表达式也可重新修改为：
[（原有数据）XOR（新数据）]XOR（原有校验数据）=新的校验数据

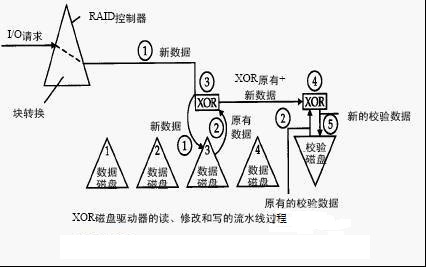

注意，第二个方程的前两项是分块的原有数据和新数据。一个带有XOR功能的磁盘驱动器具有以下功能：1)从主机I/O控制器接受新数据。2)从磁盘介质读出原有数据。3)计算新数据和原有数据的XOR值。4)使XOR值对阵列中的另一个磁盘可用，如校验数据存放的磁盘。5)从另一个磁盘操作接受XOR数据，并使之与其数据实行XOR操作，产生即将写入磁盘的新的校验数据。

在上面的功能中，前面4个涉及阵列中的数据磁盘，在此新的数据即将被写，第5个功能涉及校验数据磁盘。通过将XOR功能放入磁盘驱动器，使RAID控制器得以解脱，阵列能够更快地响应来自主机I/O控制器的请求。
当XOR操作由阵列中的磁盘驱动器执行时，大部分的总线/路径数据传输将消除。使用XOR驱动器减轻了33%～50%的总线传输负载，这取决于作为发起者的单独驱动器能力，通过旁路RAID控制器，直接将校验数据发送到其他驱动器。
